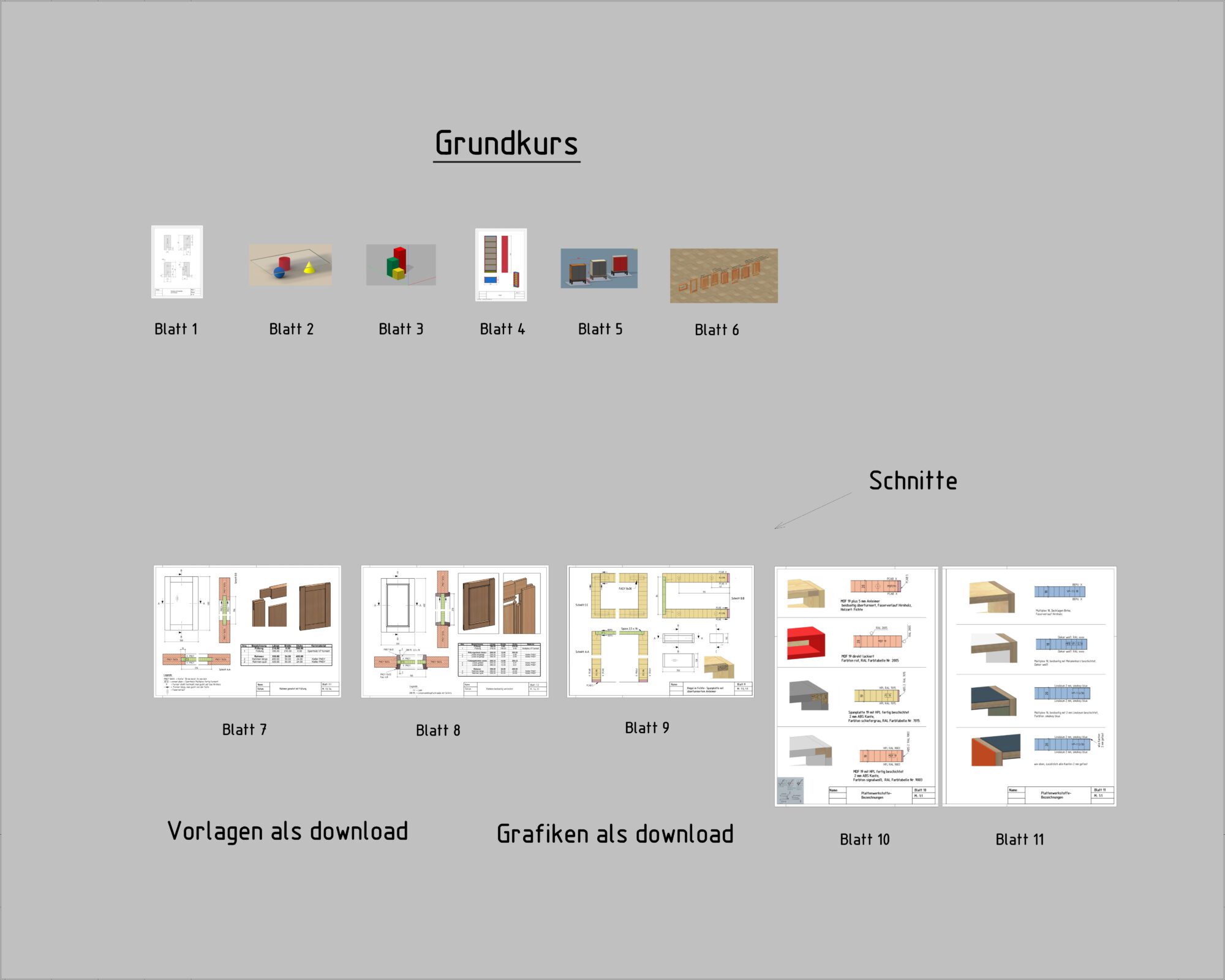

Grundkurs – Einführung
Hier entsteht ein neuer Grundkurs für V26. Der oben aufgeführte Grundkurs V25 ist auch in V26 voll nutzbar, es ist aber für den Anfänger natürlich schön, wenn alles auch wirklich genauso aussieht wie in den videos. Ebenso sind Neuerungen dann nur im neuen Kurs enthalten.
Wir starten den Grundkurs V26 mit den ersten 9 Tutorials von pytha. Zusätzlich legen wir noch Material auf unsere Bauteile und rendern unser erstes Bild.
Ihr könnt euch kurze Erklärvideos angucken und dann direkt beginnen.
Am Ende habt ihr einen Ordner mit den ganzen Bauteilen und den gerenderten Bildern.
- Hier erfährst du, wie du die tutorials von pytha nutzen kannst .

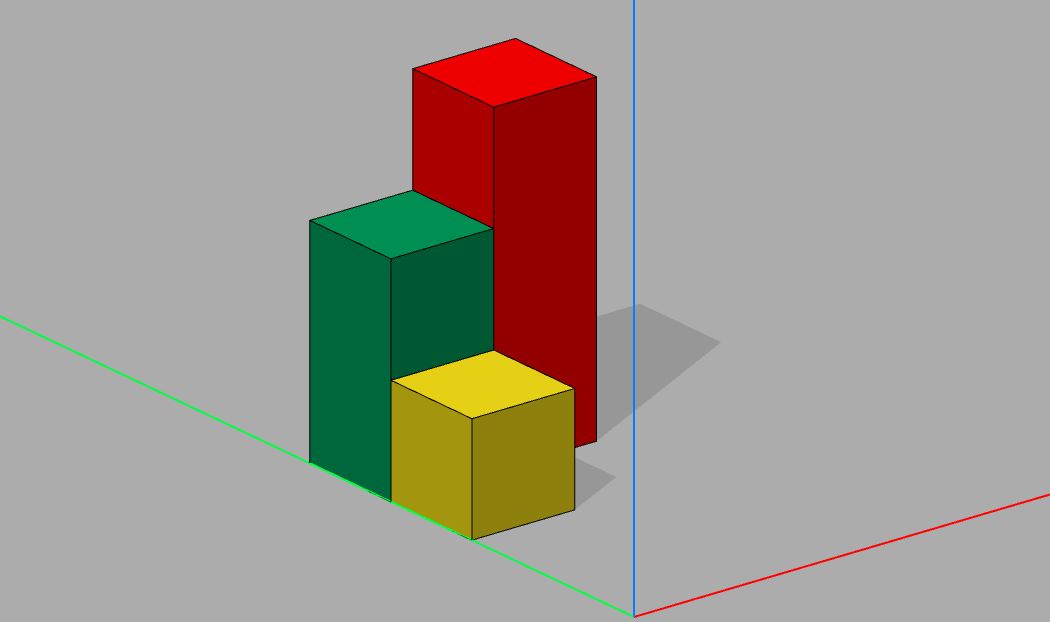

Du startest als Einstieg mit „Programmoberfläche“ und beginnst das Zeichnen mit dem „Quader“ und „Löschen und Bauteilauswahl“.
2. Für das video „Bewegen“ kannst du dir eine Datei herunterladen und mit „drag und drop“ einfügen.
Du zeichnest weiter mit „Bewegen“, „Kopieren“ und „Standartbauteilen“.
3. Du kannst jetzt die „Standartbauteile“ erneut laden und mit Material versehen.
4. Mit wenigen Voreinstellungen kannst du ein Bild rendern mit Licht und Schattenwurf.
5. Für die videos „Profile“ und „Boolsche Operationen“ gibt es kleine Ergänzungen.
Ihr kopiert die Anfangsbauteile, damit ihr diese später noch habt.
6. Jetzt habt ihr einen schönen Ordner mit euren ersten Bauteilen und gerenderten Bildern.

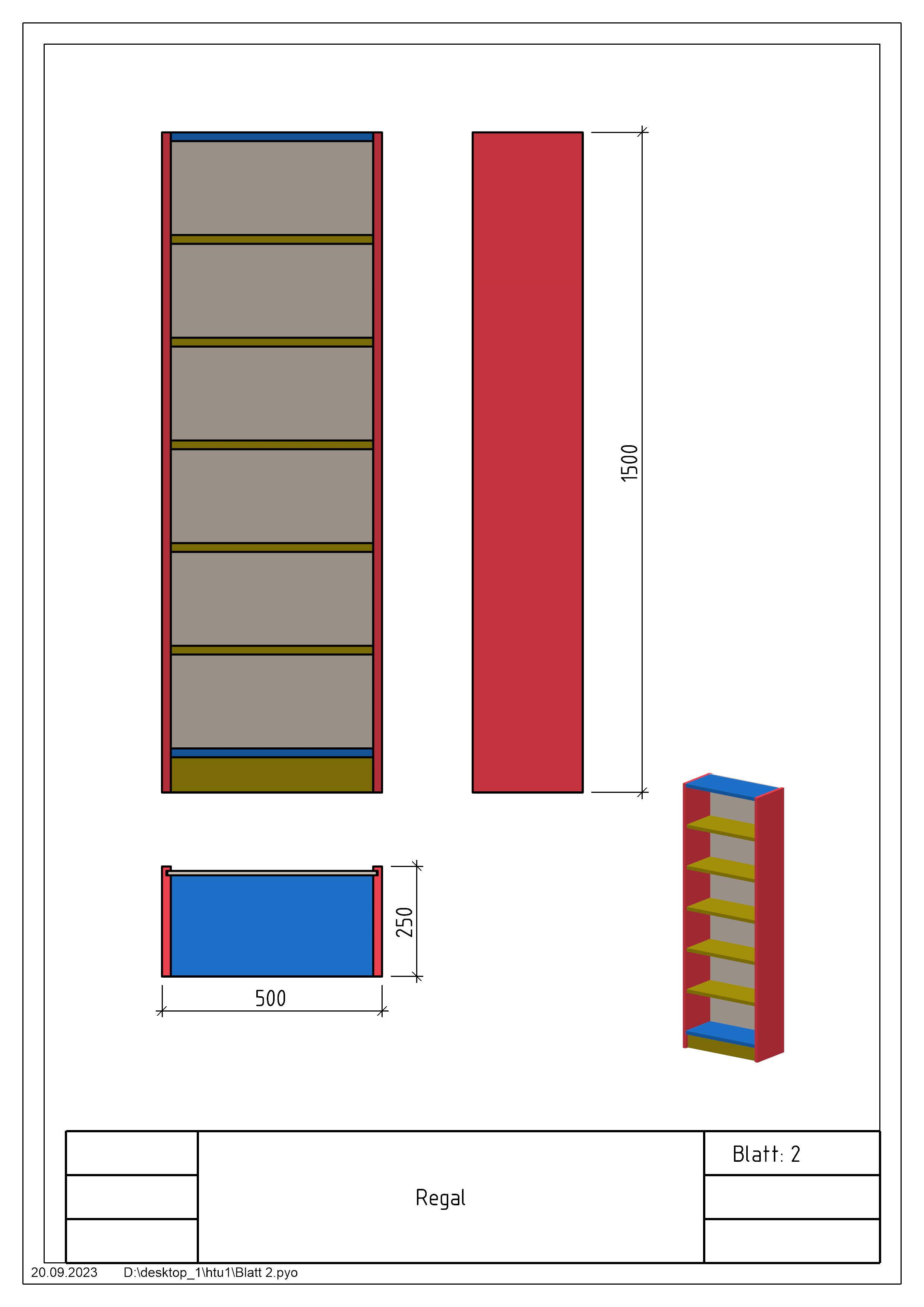

Grundkurs – Blatt 1: Regal
Wir zeichnen zuerst ein Regal und bringen dieses auf ein DIN A4 Blatt, dann zeichnen wir ein Schriftfeld, daß wir separat abspeichern, um es auch später noch benutzen zu können.
Vor dem Beschriften und Bemaßen laden wir die Normschrift herunter und installieren diese. Am Ende stellen wir die Linienstärken ein und speichern die Zeichnung als PDF und JPG Bild.
Es gibt zu jedem Schritt videos, die ihr nutzen könnt. Dabei müßt ihr nicht die ganzen videos schauen, sondern nur diejenigen, die ihr bei der Umsetzung benötigt.
Einige videos, z.B. das video “ Regal zeichnen“ und „Normschrift, Beschriftung und Bemaßung“ sind mit Kapiteln versehen, soßaß ihr schnell zu den benötigten Stellen gelangt. Mit dem Wissen aus dem „Grundkurs 01“ könnt ihr sicherlich das Regal ohne video zeichnen.
Hier gibt es eine Übersicht über die ganze Aufgabe.
- Du zeichnest das Regal mit dem Wissen aus „Grundkurs 1“ und guckst hier nur nach, wenn du nicht weiter weißt.
2. Wir richten das Druckblatt ein und platzieren die Ansichten und ein Schrägbild.
3. Du zeichnest ein Schriftfeld und speicherst dieses gesondert ab.
4. Wir laden die Normschrift herunter und können jetzt Text eingeben und bemaßen.
5. Du kannst eine Stückliste erstellen und diese auch als Vorlage speichern und sodann auf das Druckblatt bringen.
Die Zeichnung ist fertig. Wir stellen noch die Linienstärken ein und speichern einmal als PDF und einmal als JPG Bild.
Du kannst dir deinen Ordner angucken, ob du auch alles hast.

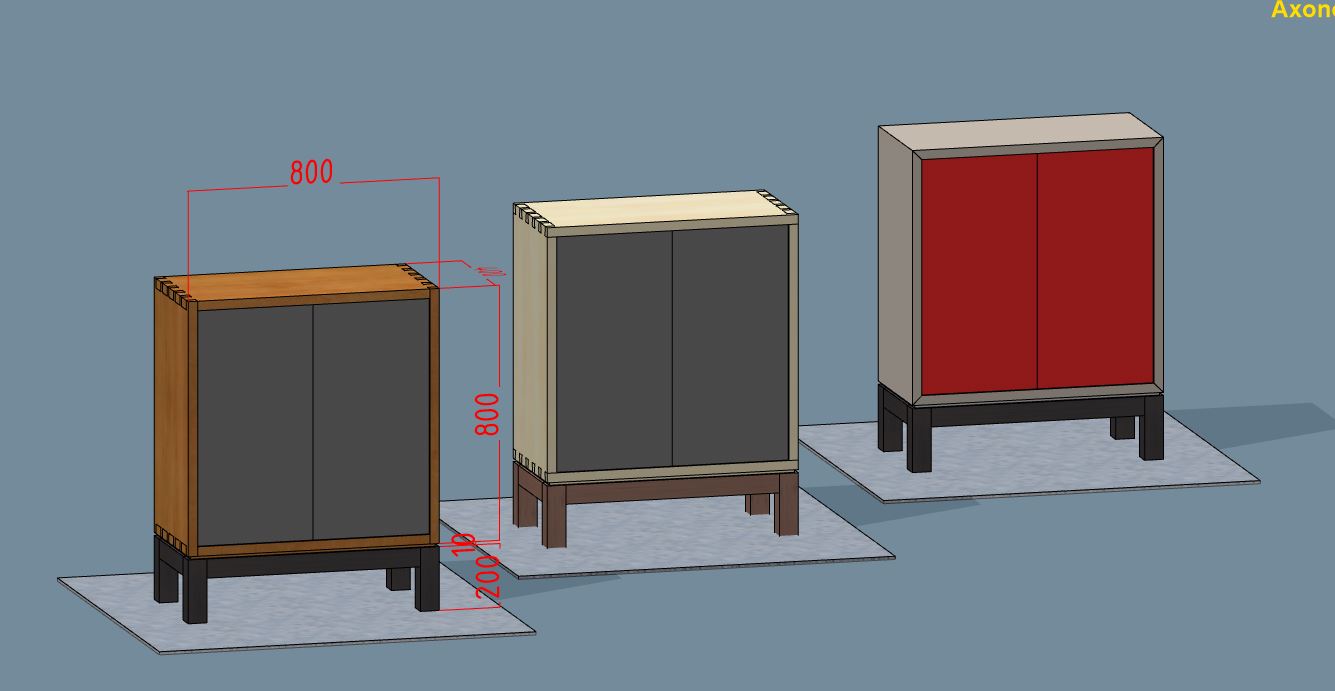

Grundkurs – Blatt 2: Der Möbelkorpus
Du kannst eine Zeichnung mit einem Möbelkorpus in 4 verschiedenen Ausführungen der Eckverbindungen zeichnen,
2 x gezinkt, 1 x stumpf, 1 x auf Gehrung.
Zur besseren Visualisierung kannst du dir eine Materialdatei herunterladen und die Korpen mit Eiche, Kiefer, Multiplex und Beschichtung belegen.
Du zeichnest noch Füße, Türen und Rückwände und kannst dann ein Druckblatt erstellen.
In dieser Zusammenfassung siehst du, wie du vorgehen kannst.
Mit dem bisher gelernten gelingt es dir bestimmt, das Blatt zu zeichnen.
Hier erfährst du, wie du Materialdateien herunterladen, wo du diese einordnen, sowie diese in pytha nutzen kannst.

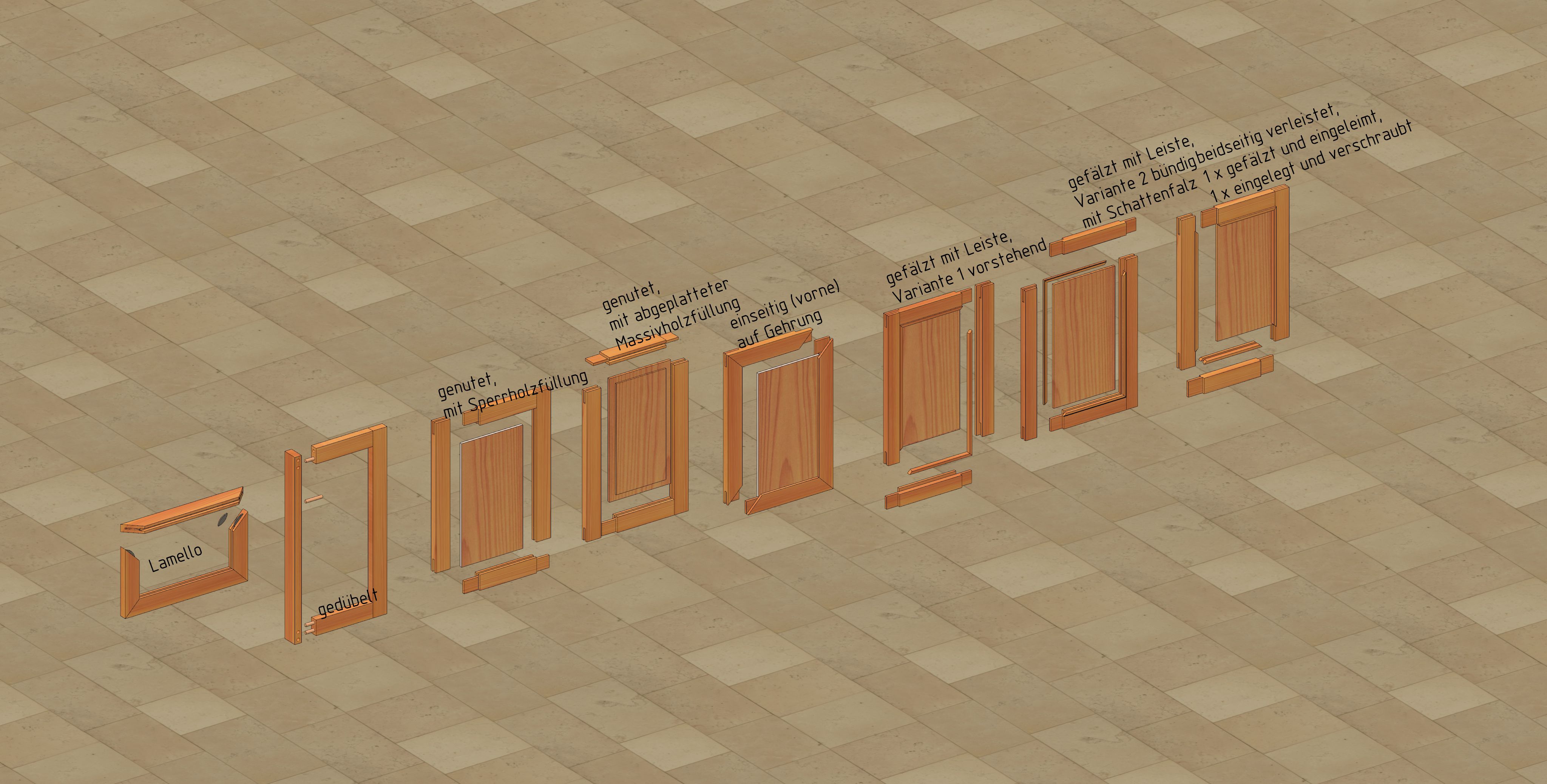

Grundkurs – Blatt 3: Rahmen und Füllungen
Rahmen werden benötigt, um Füllungen aufzunehmen.
Füllungen können Glas, Spiegel, Bilder, Platten, Linoleum, im Prinzip alles mögliche sein.
Die Rahmenteile selber werden gedübelt, mit Lamellos zusammengebaut oder klassisch mit Schlitz und Zapfen verbunden.

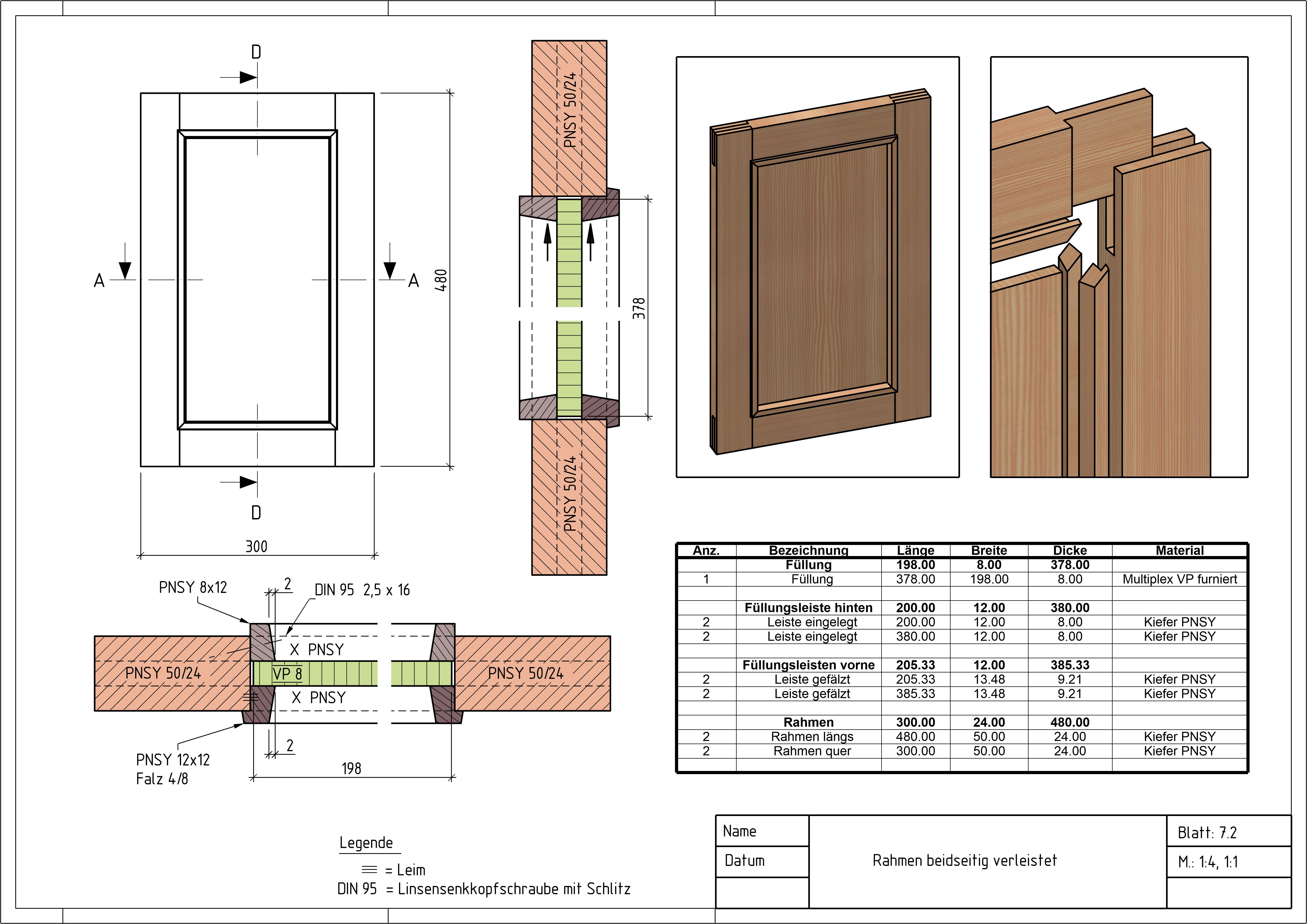

Die Füllungen werden dann eingenutet, eingefälzt mit Füllungs,- bzw. Glasleisten gehalten oder mit beidseitigen Leisten gehalten.
Hier gibt es eine kleine (unvollständige) Einführung und dann zeichnen wir die gängigsten Varianten der klassischen Schlitz und Zapfen Verbindung.

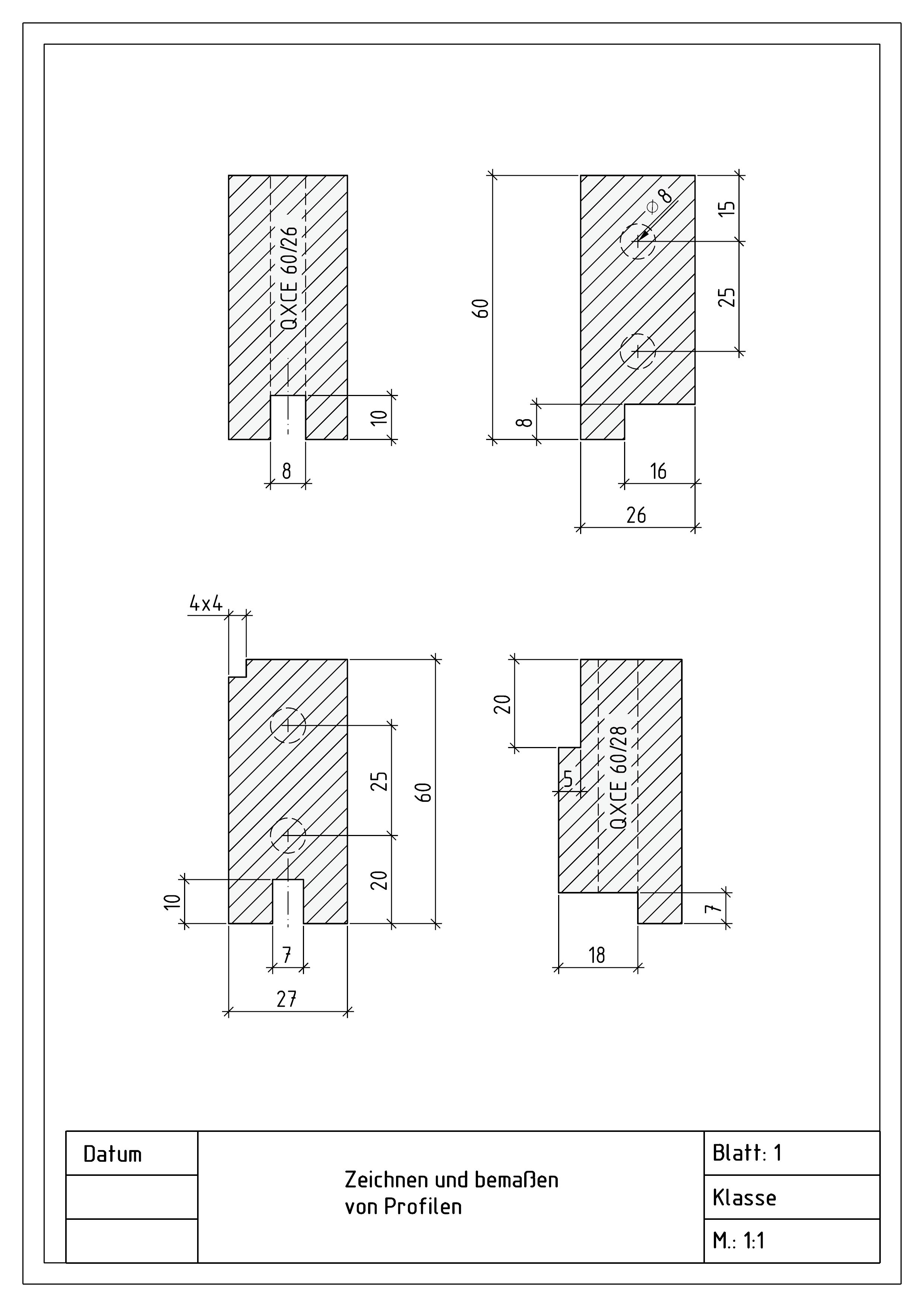

Wir zeichnen Flächen einer Ecke und ziehen diese dann mit dem Befehl „Profil“ in 3d hoch.
Dann konstruieren wir die Eckverbindung und spiegeln danach die Ecke zu einem ganzen Rahmen.
Diese Vorgehensweise geht recht schnell.

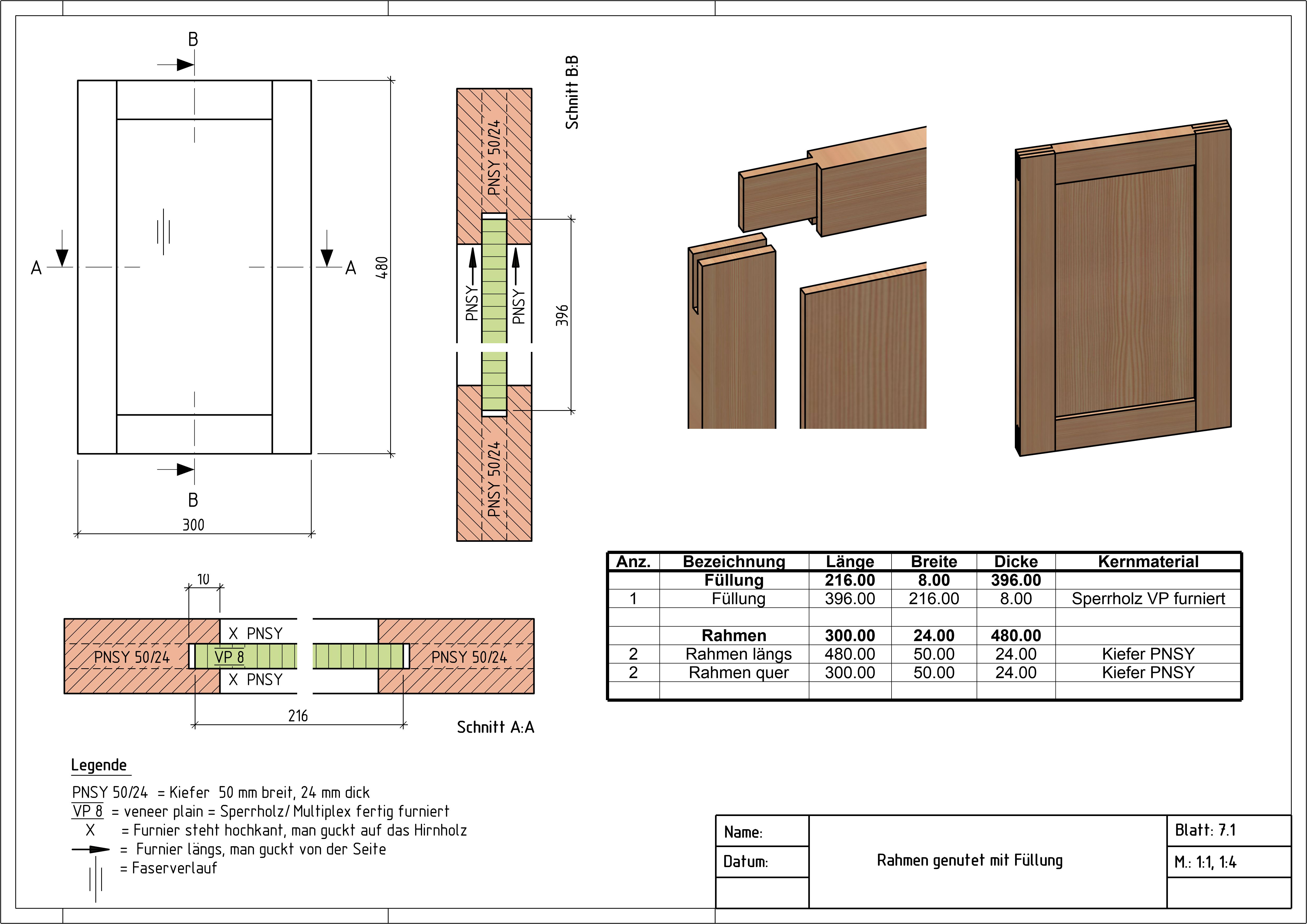

Der erste Rahmen – 1.genutet – wird ausführlich erklärt.
Die anderen Rahmen werden vom Prinzip genauso konstruiert.
Es gibt noch ein video – 2. Hinweise zu den anderen Rahmen – . Das, was neu hinzukommt, wird hier erklärt.
Am Ende habt ihr 5 verschiedene Rahmen.
intro
1. genutet
2. Hinweise zu den anderen Rahmen
Grundkurs – Blatt 4: Rahmen in die Korpen einbauen, Griffe zeichnen, rotieren
Wir bauen die Rahmentüren aus Blatt 3 in die Korpen aus Blatt 2 ein, rotieren Türen und Korpen, zeichnen Griffe und bauen diese ein.
Ihr könnt euch das intro video anschauen, hier wird die Aufgabe erklärt.
Die weiteren videos könnt ihr zur Hilfestellung verwenden.
Wenn ihr nicht alle Rahmen aus Blatt 3 fertig habt, reicht auch einer zum Einbauen. Es geht hier eher um verschiedene Einbauvarianten.
Von den Griffen müßt ihr auch nicht alle zeichnen. Ihr sucht euch aus, was euch gefällt un fangt dann erst einmal an.
-intro- Hier erfahrt ihr, wie die nächste Aufgabe gedacht ist.
Hier gibt es Hinweise zum
-laden, -importieren, – drag`drop, – kopieren, – einbauen,- rotieren.
Griffe zeichnen
Möchte man Griffe von Herstellern importieren, so haben diese häufig sehr viele Kanten und werden dadurch dann schlecht nutzbar.
Daher lernen wir ein paar Varianten kennen, wie wir schnell Griffe lieber selber zeichnen.
1a Zylinder abgerundet und gefast,
mit Quader.
1b Zylinder mit Halterung –
Quader und Rohr
2a einfacher Kegel editiert –
Griff als Kontur mit Hilfslinien
2b Griff als Kontur mit Hilfslinien
3 gebogenes Profil
4 Kontur aus einer Ellipse
5 Strang aus Hilfslinien
Muschelgriff folgt
Einbau und Materialänderung folgt.
